射频电容料位开关 型号：HASP-KA
、概述
HASP-KA电容式料位开关是采用的射频导纳术和数字术研制而成的，能实现料位开关对环境的自适应，能实现运行参数的自我标定。由于采用了数字术不仅性能稳定而且调试简便，在空仓条件下按次键即可成标定，是真正的智能化“傻瓜”操作“键标定”产品。
二、作原理
当料位开关安装在仓体上时，探与仓壁分别相当于电容器的两个板，由于被测物料的介电常数与空气不同，所以当物位发生变化时，引起探与仓壁之间的电容量发生变化，当该电容量大于用户设定值时（该值可通过度调整键调整），继电器动作，输出个开关量达到控制或报警的目的。
射频电容料位开关 型号：HASP-KA
三、 特点
1、适应性强
可在温度、压力、粉尘、粘度等多种场合中使用。可防止粘度物料粘积在探上误动作。
2、抗干扰能力强
由于采用了射频术和数字术，消除了现场频设备和环境温度变化对系统的影响，增强了系统的性。
3、度、灵敏性好
在作过程中可通过按键获取运行参数自我标定，提了系统的度。
4、使用寿命长，无机械磨损，若无大电流冲击般不易损坏。
射频电容料位开关 型号：HASP-KA
四、主要术参数
作电压：AC220V±10% 50HZ 或DC24V（订货时注明）
耗：<3W
作环境温度：-25~60℃ 湿度<90%
探作（介质）温度： 普通型：-40~100℃
中温型：-40~260℃
温型：-40~580℃
介质压力：<4MPa
防护等：IP65
输出方式：组继电器触头，常开常闭（触头容量 AC250V 1A）
安装接头：G1”/G1.5”管螺纹或法兰（订货时注明）

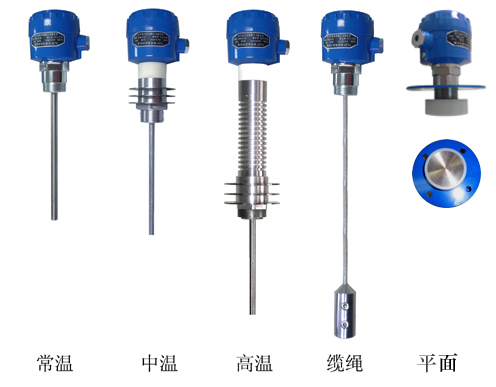

五、外型图
六、安装示意图
料位开关安装时应根据探的形式及现场情况采取垂直安装（从仓垂直安装）或水平安装（在仓侧面安装），探距仓壁或仓底距离应>300mm。垂直安装时应避开物料口（>500mm）,水平安装时应倾斜20℃~30℃，避免探挂料，且在上方200mm处安装挡料角钢。
料位开关安装在钢板仓上，只需将匹配的螺母焊接在仓壁上，再将料位开关旋入即可。若料位开关安装在钢筋混凝土筒仓上，用户准备块300mmx300mm厚5mm钢板块，并在土建施时预埋在仓或仓壁中。
七、线路板主要元件分布图
八、调试说明
1、接线：端子“1”、“2”之间接电源，订货时无特殊说明，电源为交流AC220V，不分正负。电源接通后，示灯开始闪烁然后常亮。端子“5”为输出继电器中间触头，继电器在失电状态下，端子“4”、“5”接通，“5”、“6”断开，继电器吸合后，端子“4”、“5”断开，“5”、“6”接通。
2、系统保护接地线须与料位器外壳或“3”端子连接。
3、标定：由于环境差异，被测物料的改变、料位开关安装位置的改变，都须行标定。标定请按以下步骤操作：
（1）将料位开关按要求安装好并接上线。
（2）上电，让系统稳定25分钟以上。
（3）在空仓状态下按下标定键不放，直到标定示灯开始闪烁，慢闪烁3次后灯熄灭，将空仓状态下的参数读入芯片，此时继电器示灯熄灭，继电器失电,端子“4”、“5”接通，“5”、“6”断开。
（4）加料，直至将探埋没，此时继电器吸合示灯点亮，若继电器不吸合，顺时针拨动度调整编码器增大数字并稳定5秒钟，若继电器还不吸合，再拨动编码器增大数字，直至继电器吸合，编码器针对应数字越大度越。出产时编码器针对应“6”。

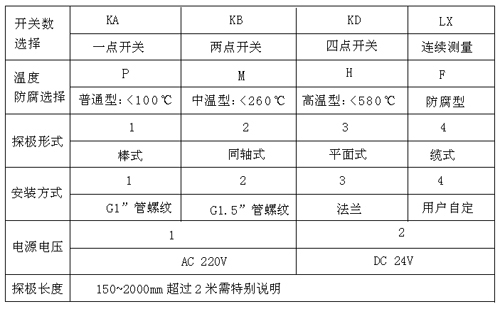

九、型号编制说明
例如：使用要求：点开关
介质常温、常压，
管螺纹G1.5”，
电源电压：AC220V，
棒式探长度：270mm。
对应型号：HASP-KA-P121-270
十、检验与维护
1、检验
本仪表开箱后，将料位器放在桌上，上电稳定15分钟以上，按下标定键，用手握住探（>5秒）直至继电器吸合，松开手继电器释放，表明仪表能正常，可以投入使用。
2、维护
本仪表运行，无需维护。如用于不同物料状态的监控或被测物料所处空间环境有变，请按前述操作方法行重新标
定。
十、使用注意事项
1、料位器外壳须与接地系统PE保护线、仓壁连接。 2、安装低料位开关时，须在上方200mm处安装挡料角钢。
3、出导线须采用蛇皮软管保护并压入穿线孔，避免灰
尘入仪表内。
